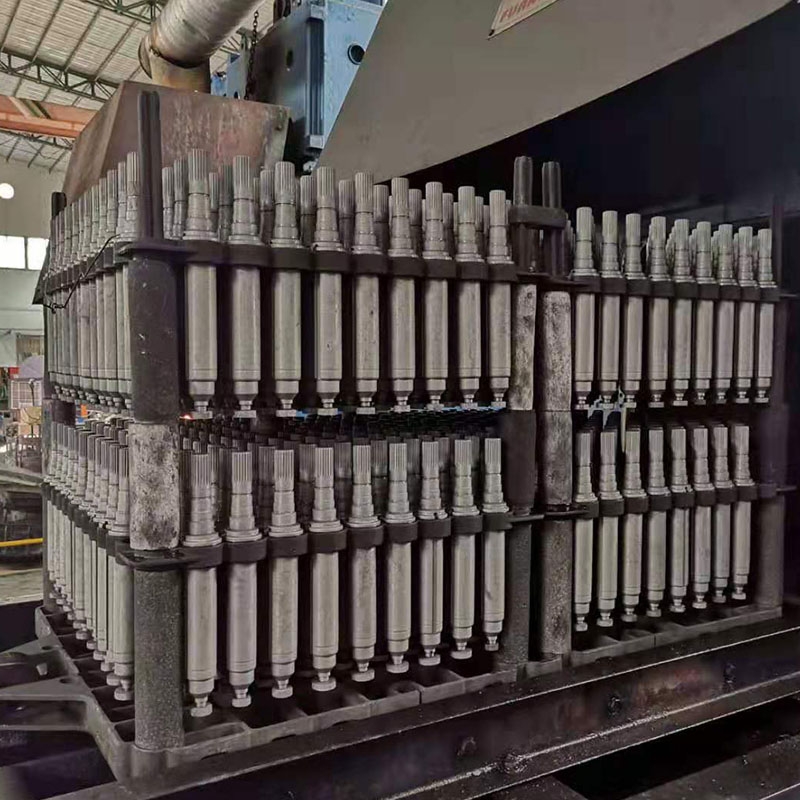

金属热处理残余力是指热处理后残留在工件上的应力，它对工件的形状，尺寸和性能具有极其重要的影响。当其超过材料的屈服强度时，将导致工件变形。当超过材料的强度极限时，工件将破裂。这是其有害的一面，应减少和消除。但是，在某些条件下，控制应力使其合理分布可以改善零件的机械性能和使用寿命，从而使它们有害无益。分析钢在热处理过程中的应力分布和变化，使其合理分布，对于提高产品质量具有深远的现实意义。例如，表面残余压应力的合理分布对零件使用寿命的影响已引起广泛关注。
钢的热处理应力
在工件的加热和冷却过程中，由于表面层和型芯的冷却速度和时间不一致，会形成温度差，这将引起不均匀的体积膨胀和收缩并产生应力，即热应力。在热应力的作用下，表面温度低于纤芯，收缩率大于纤芯，这导致纤芯拉伸。冷却完成后，由于芯的最终冷却量无法自由收缩，芯被压缩。在紧张之下。即，在热应力的作用下，工件的表面最终被压缩并且芯被拉动。这种现象受诸如冷却速率，材料成分和热处理工艺等因素的影响。当冷却速度越快时，碳含量和合金组成越高，则在冷却过程中在热应力下产生的不均匀塑性变形越大，残余应力越大。另一方面，由于在热处理过程中钢的结构变化，即奥氏体向马氏体的转变，比容的增加将伴随着工件体积的扩大。强调。组织应力变化的最终结果是表层处于拉伸应力下，而芯层处于压缩应力下，与热应力正好相反。结构应力的大小与马氏体转变区中材料的冷却速率，形状和化学成分有关。
